Тепловой расчёт воздушного охлаждения

Категория: Промышленный дизайн

Описание:

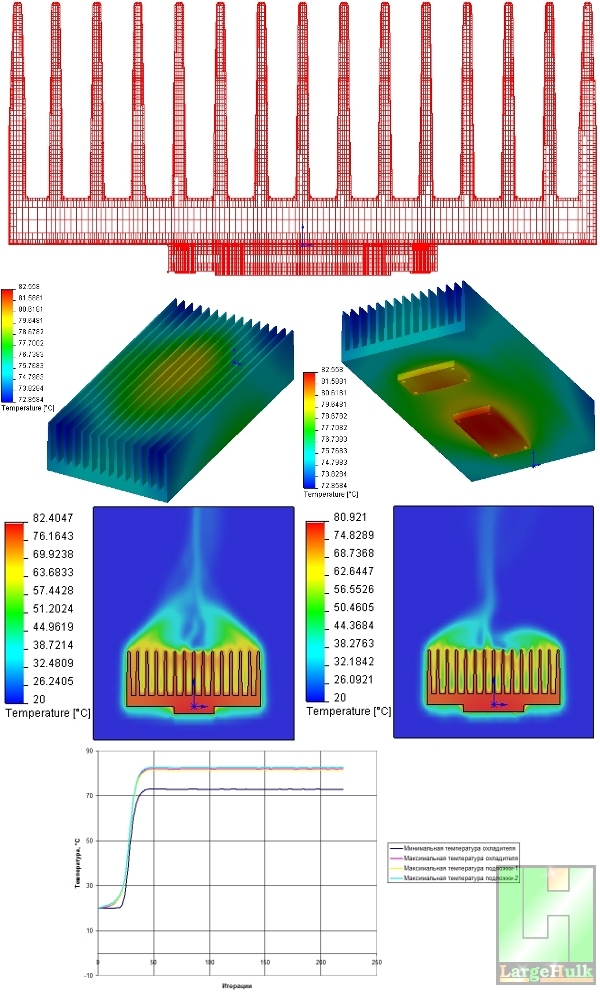

Итак, вот что у нас тут стряслось: была разработана система, основанная на двух элементах силовой электроники. Система настолько засекреченная, шо рассказывать я вам о ней не могу, а то мне язык отрежут. Скажу только, что на маленьком элементе в процессе работы выделяется 100 Вт тепловой мощности, а на большом – 150 Вт и всё это дело греется в грязном неотапливаемом бараке при температуре воздуха 20°С. Уже за это мне отрежут правую руку (благо я левша), но на что только не пойдёшь ради фриланса. Ну вот. Значит, система-то есть, и на неё даже нахлобучили охладитель фирмы "Рыбак" (она же "fisher elektronik"), а именно SK520 с вытяжкой профиля на 400мм, но вот беда – нет уверенности, что система сработает и не сгорит. А ведь денег потрачено – ОГО-ГО! Аж на 1 рупь 38 копеек напаяли доблестные электронщики! Поэтому сразу эксперимент решили не ставить, а сначала обратиться к Мишке Гончарову, шоб он как Ванга предсказал – попрёт али нет. И Мишка таки сказал своё веское – "Да". Охладитель из алюминия 6063 отвел в пассивном режиме (без вентилятора) всё тепло от элементов. Температура – max 82,6 °С. Первый рисунок – расчётная сетка, потом поверхностные и срезовые эпюрки, и в заключение, график сходимости температур.
